ポ イ ン ト
◇光の屈折
- 光の・・光が異なる物質へ進むとき、物質の境界面で光が曲がること
例）空気とレンズ、空気と水 など - ・・物質の境界面に垂直な直線と屈折した光（屈折光）の間の角度
空気からレンズに入射する光
入射角 ＞ 屈折角
レンズから空気に入射する光
入射角 ＜ 屈折角
◇光の全反射
- 光の・・光が水中やガラス中から空気中へ出るとき、入射角がある角度より大きくなると、光は屈折せずに境界面ですべて反射すること。光ファイバーなどに利用。
◇像の作図
図のように、レンズを通して鉛筆を見るとき、次のように見える。
実 験

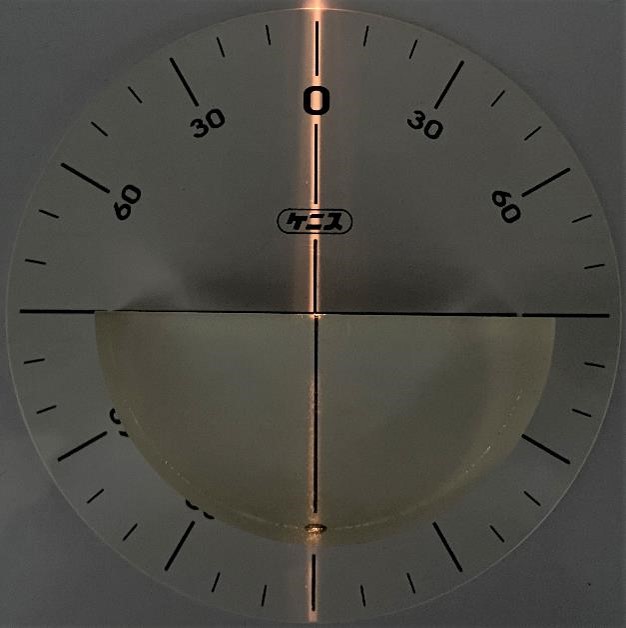

◇実験① 空気からレンズに入射する光
◇実験② レンズから空気に入射する光
問題に挑戦
右図のように、厚紙の上に直方体の透明なガラスを置き、点Ｐから光源装置の光をガラスの側面に当てた。点Ｐからの実線は、光の道筋の一部を表している。次のア～エのうち、点Ｐからの光がガラスを通って進む道筋を表したものはどれか。
